Oldalságok

2011/08/30

Occó körvaku - vélemény - 2/2

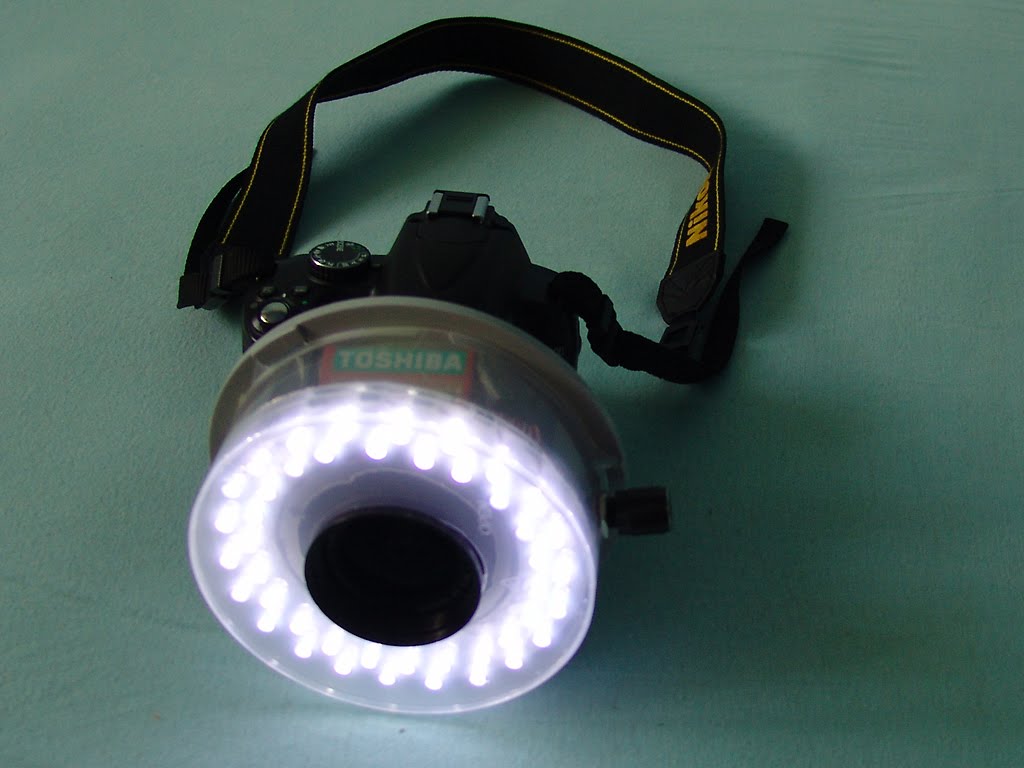

Az előbbi bejegyzésben vázolt körvaku imigyen fest használatban. Mint látható, Pixi rendkívül élvezi, órákig megbabonázva sütkérezne előtte. A teszteket megtervezés nélkül, vaktában készítettem, bevallom, kicsit már untam az egész körvakusdit, igazából az összeszerelés se végleges, csak összesodortam a drótokat s rácsaptam a fedelet, hogy mihamarabb lássam az eredményt.

1. teljes sötétben ISO400, 1/20s, F5, kb. 20 centiről.
2. teljes sötétben ISO400, 1/15s, F3,5, kb. 40-50 centiről.
Nagylátószög esetén a sarkokba nem jut elég fény.

3. A baloldali természetes fényben ISO400, 1/20s, F5,3
A jobboldali a körvakuval, 1/45s - nem tett jót neki
Távolság 20-30 cm
Ha ennyire érvényesül a vaku fénye (+1 FÉ), már laposabbá válik a kép.
4. Napsütésben a vaku hatása erősen konvergál a nullához.
Mindkét felvétel: ISO200, 1/250s, F8
Távolság 20-30cm
5. A szemben visszacsillanó vaku nem adja azt a tökéletes kör alakú fényt,
ami az ilyen eszközök jellegzetessége.
A szóródási szög a jobboldali képen figyelhető meg.

6. ISO400, 1/60, F4
Ha a természetes fény elég gyenge, szépen kioldja az árnyékokat, derítésre megfelel.
Alig észrevehető a vaku fénye, szinte ez az egyetlen kedvező fényviszony ennek a szerkezetnek.


Konklúzió: a szerkezet 44 ledje, csak nagyon kevés esetben segíthet ki. Arra jó, hogy teljes sötétben 20-30 centiről exponáljunk, de egyébre nem nagyon. Inkább tekinthető egy gadgetnek, mint egy fontos fotós felszerelésnek. A felhasználható diódák magas színhőmérséklete nagyban befolyásolja a választható fehér-egyensúlyt, ezzel lehetetlenné (vagy kreatívvá) válik többféle színhőmérséklettel való együttes használata. A fenti példák alapján kijelenthető, hogy a diódák számának ésszerű növelése nem jelenthet megoldást, talán majd az SMD ledek árzuhanása hozhat áttörést (A fejlámpám egyetlen SMD-je árnyékba alázta a körvakut.). Nem valószínű, hogy sokkal jobb eredményt lehet elérni a meglehetősen drága gyári körvakuval sem, egyelőre érdemes ezzel a technikával szemben lesben maradni.

Amúgy a szerkezet megtekinthető és megvásárolható, mert nekem ugyan nem kell :)


2011/08/29

Occó kínai körvaku - házilag 1/2


Már évek óta zeng a net a LED-es házi lefőzésű körvakuktól. Általában mindenki elégedetten nyilatkozott az eredményről, a bolti cucc meg hétszer annyiba kerül, tehát kipróbáljuk. Természetesen nem villanófényről lesz szó, vakuról csak a megszokás miatt beszélünk.

Hozzávalók:
44 drb. Power LED + 22 drb. 470 Ohm ellenállás . . . . . . ~20 RON
Üres, 25 darabos DVD tok . . . . . . . . . . . . . . . . . . . . . . . . . . 0 RON
DVD zárólemezek 2-3 drb. . . . . . . . . . . . . . . . . . . . . . . . . . 0 RON
Kapcsoló, változtatható ellenállás (opcionális) . . . . . . . . . . 10 RON
Drótok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 RON
Elemek (2x9V) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 RON
Szűrőfoglalat (napellenző, törött szűrő, stb.) . . . . . . . . . . . 0 RON
-------------------------------------------------------------------
Max. 40RON

Szükséges szerszámok: ragasztópisztoly, forrasztópisztoly, lombfűrész, szike, esetleg multiméter.
Nehézség: kezdő
Szükséges idő: 3-6 óra

A LED-eket e-bayről érdemes beszerezni (50-es kiszerelés), ellenkező esetben akár háromszorosába is kerülhet a szerkezet. Ajánlott legalább 18000-20000mcd körüli értéket választani. A tápot a megálmodott szerkezet alapján érdemes megválasztani. A kasztnihoz a fotógépet is figyelembe kell vennünk.
Az internet tele van áramkör kalkulátorokkal, elektro alapműveltséggel kiugorható az áramkör leírása, lehet bátran scrollozni a kék szöveg végéig, a szerkezet építéséhez.

Az áramkör megtervezése:
Ohm úr alapképleteit használjuk a következőkben. Más paramétereket itt nem veszünk figyelembe.

U - a feszültség (áramforrás mínusz az egyes sorba kötött ledek fesz. értékei)
I - áramerősség (20mA körül nem károsítja a diódákat, kevesebb=gyengébb fény, több=csökkent élettartam)
R - azok az ellenállások amelyekkel beszabályozzuk a diódákra jutó delejt

Az egyes mért értékek jelentősen eltértek az interneten fellelhető adatoktól. Így például a használt 9 voltos elemek akár 9,22 volt feszültséget is mutathatnak. A Power LED feszültsége 2,7V, a 470 Ohmos ellenállás pedig 475-480 Ohm volt. A beépítendő potméter 20-100 ohm között változtatható.

A leírások zöme a 20mA fölötti meghajtást károsnak ítéli a LED élettartamára és teljesítményére nézve. Többféle szempontot figyelembe véve, mégis a 18 voltos táp (2 sorba kötött 9 voltos elem) ígérkezett optimálisnak (kevesebb forrasztási pont, könnyebb elhelyezés a burkolatban stb. )

2 sorba kötött LED esetén: I=U/R=18-2*2.7/480=0.026A (mért érték: 25,3mA - káros) viszont 3 LED már alultáplált lenne (19mA)

Mivel az áramkörben még további ellenállások lépnek fel, célszerű 2 LEDet sorba kötni, és utólag szabályozni 25,3mA-ről a biztonságos 20mA körülire, megtartva a lehetőséget, hogy esetenként a nagyobb fényerő érdekében, enyhén felülhajtsuk a diódákat.
Az is megfontolandó, ugyanakkor, hogy új elemek esetén a táp akár 19 V feszültséget is adhat, ebben az esetben egy LED-re akár 28mA is juthat.
Ezt elkerülendő, a szükséges ellenállás a következő volna:
R=19-2*2.7/0.020=680 ohm.
Ennyire lenne szükség a biztonságos 20 mA eléréséhez. Ebből 480 ohm a sorba beépített ellenállás, további ellenállásokat képeznek: a kapcsoló (kb. 20 ohm), a potméter (kb. 20-100 ohm), illetve a beépített vezetékek (kb. 20 ohm).

Új táppal számolva tehát az egy ledre jutó áram
nyitott potméterrel: I=19-2*2,7/480+20+20+20=0,025A - túlhajtott
zárt potméterrel pedig: I=19-2*2,7/480+20+20+100=0,022A - majdnem biztonságos

Ha a használt telepek 18 volt feszültséget adnak, akkor a potméterrel 20-tól 23mA-ig táplálhatóak a ledek. Így a következő rajz adódik teljes áramkörre:

Mint látható, a sorba kapcsolt LED-fürtökből 22 darabot kötünk párhuzamosan.
Tehát a vaku 44 diódából fogja ontani a fényt,
marad 6 ledünk arra az esetre, ha valamelyik megsérülne a szerelés alatt.

Elkészítése
Az elkészítéshez célszerű megrajzolni és kinyomtatni a LED-ek pozícióját és annak segítségével szúrni át a műanyag korongon a lábak helyét forró tűvel.

Hasznos a forrasztás előtt kivágni az objektív helyét a korongból,
utólag lavírozni a lombfűrésszel az áramkörben sokkal nagyobb kihívás.
A ledek behelyezésénél a polaritásra illik vigyázni.

Egy sorba kapcsolt modul ellenőrzése forrasztás előtt.

A lyukakba beillesztett diódák lábait a rajz alapján kell összeforrasztani,
illetve felforrasztani az ellenállást is. (nem ártott volna az objektív nyílását előre kivágni)

Főpróba az összeszerelés előtt.

A doboz elejére kerül a szűrőfoglalat, lehetőség szerint úgy jó kialakítani, hogy a szerkezethez képest könnyen elforogjon, ezzel az autofókusz motrot kíméljük, ha beakadna a rendszerbe az objektív. Egy gumi napellenző foglalatát használtam, amit a cél érdekében nem kellett tönkretenni.

A ház elemei összeszerelés előtt.

A doboz oldalára kerül a potméter, illetve a kapcsoló. Az elemek a doboz két oldalán a szerkezet súlyeloszlását biztosítják, ezáltal is kevesebb terhelést kap az autofókusz motor.

Nem olyan pöpec, mint a bolti, de nem hétszer rondább. Viszont hétszer olcsóbb.

Tesztképek és értékelés a folytatásban.

2011/08/26

Budi-realizmus

A minap az izmusokat feszegettem felszínesen, amikor hirtelen az egyik festmény nagyon ismerősnek tűnt. Ez ni:

John Bratby - The toilet

A Mester munkássága tehát nem merült el/ki a mosogatókagylóban, budi-realista témáit is hátrahagyta az örök kultúra házának berendezésére. Nos a kép azért volt ismerős, mert, bár eddig nem tudtam, én is egy ilyen mosogató-realista, szocio-reál fotós vagyok. Íme a bizonyíték:

Grimpix - A budi

2011/08/24

Digitális lukkamera szappantartóra

A most következő eszköz ihletője a Digitális Fotó Magazin idei, harmadik számának 108. oldalán található. Érdemes megnézni az eredetit, mert az itt bemutatott változat eléggé bénácska, az idomtalan Sony goa'uld dízájnja miatt, meg amúgy is.

Karton feltét kompakt fényképezőgéphez.

Az elv egyszerű, a fekete doboz tartalmaz egy mattüveget (vagy pauszpapírt), amelyre az elején található lyuk vetíti a képet. A mattüveg túlsó oldalán a fényképezőgéppel rögzíthető a vetített kép.

A lyuk természetesen nem ekkora, ezt a nyílást be kell ragasztani az objektívvel, amiben célszerű cserélhetővé tenni a lyukméretet. Ha nincsenek további terveink a kamerával (pl különféle lencsék képalkotásának vizsgálata a mattüvegen), akkor egyszerűen a doboz elejére ragaszthatjuk a lukat tartalmazó fémlemezt (ez oximoron volna?). A dobozban továbbá ütközők látszanak, amelyek megtartják a mattüveget.

Az alábbi felvételek a júniusi lyukkamera találkozón készültek, természetesen állványról a hosszú záridő miatt. A nagy látószög és a lyuk-méret optimizálásának hiánya miatt a képek erősen vignettáltak, ezért minden egyes felvétel két exponálásból van összemaszkolva. Még így is jelentős a peremsötétedés, ami ennek a szerkezetnek a sajátos báját adja.


Hogy ennek mi értelme, mikor a digitális géppel direkt is elkészíthetnénk a felvételt? Kommentben lehet véleményt írni és más értelmetlen eszközöket linkelni :)

2011/08/22

Székely deszkások... szevasztok!

A felvételeket Lehel készítette a Fogarasban.

Ha valaki nem ismerné a planking-mémet, az bizony elég ciki, ám én is csak egy hete találkoztam vele. Továbbolvasás előtt az újszülöttek itt pótolhatják e kínos kulturális mulasztást.

Meghitt délelőtti deszkázás a Negoj alatt

A deszkázás ős-primitív önkifejezése a talaj szintjéről...
...akár a fellegekig emelheti művelőjét.

A Nagymesterek munkássága az internet szinte minden szegletében nyomonkövethető. De főleg Facebookon, Youtubon.

Önfeledt deszkázgatás itt-ott, úton-útfélen
Persze, mint minden fontos társadalmi-kulturális forradalomnak, ennek is lehetnek áldozataik, sajnos a gravitáció nincs tekintettel a művészetre. Mély tisztelet nekik és persze rest in pieces peace. Akik meg egyben maradtak, posztoljanak minél több planking-képet.
És ti, hol vagytok székely deszkások?

Na és akkor ki a király? Hát a planKing!!!

2011/08/20

Hagyományos spektroszkóp

A múltkor bemutatott zseb-spektroszkóp után íme valami sokkal hatalmasabb. Ezennel volt szivárvány, viszont nem volt velünk Kopacz úr és csodálatos esernyője.


Az állandó szivárvány a Fogarasban, a Vista völgyében megtekinthető minden nyáron, a hét minden napján, délután 5 óra körül. A bemutató rossz idő esetén természetesen elmarad.

2011/08/19

Nulladik típusú találkozás a hegyen...

...avagy dicsfényem (keresztényeknek), illetve találkozás az aurámmal (ezósoknak).


A glória-jelenség roppant egyszerű, ugyanakkor annál látványosabb. A Leszpez csúcson az antiszoláris pontban, a völgyből feltörő párán alakult ki, a fizika törvényeinek maximális betartása mellett. Ámbár az is lehet, hogy a veszélyes mászástól megdicsőült felkapaszkodók transzcendens jutalma a csúcson. A csodák olykor hétköznapiak. Csak alázat kell hozzá.

2011/08/17

3 X 2.500 m - Fogaras

A Fogaras legeslegszebb csücskében, a Caltuni tó fölé tornyosuló kétezer-ötszázasok harmadik tagja is végre befogadott. Nem tekinthető igazán hegymászói teljesítménynek, mégis valami lezárult, egy önkéntes adósság letörlesztetett. 2004, 2007, 2010 után megtört a szikla, és az idén Lehel barátommal sikerült végre feljutni a Caltuni csúcsra is. Ezzel a Negoj-Leszpez-Caltuni hármas teljesíttetett.

A Caltuni-tó a Kis Lajta csúcsról. Föléje tornyosul a két kihívó,
a Leszpez és a Caltuni (balról jobbra), mindkettő kétezer-ötszázas


Hátulról, nagy kerülővel, könnyen kimászható Leszpezt szemből, a két csúcs közötti keskeny résen is el lehet érni, kevesebb mint 2 óra alatt. A fenti képen a legnagyobb hófolt jelzi azt a kőfolyást, ami ebből a hasadékból ered.

Bár nem igényel kötéltechnikát, a mászás nagyon veszélyes az omló kövek miatt.

Az útvonal nem jelzett, előző nap a Negoj oldalában pihenve, román hegymászók vázlatosan elmagyarázták merre kell menni. A mászásban végül társunk volt három román legény is.

A Caltuni csúcson, szemben a Negoj.

A tó melletti menedék körül a munkaszüneti nap miatt sosem látott tömeg táborozott. A hegyen nagy volt a lengyel, cseh és még ki tudja milyen nációk mozgása. Egyik lengyel fickó, hallva beszédünket, megcsillogtatta magyar tudását: Lengyel, magyar – két jó barát, együtt harcol, s issza borát. Hatalmas respekt érte, sajnos én nem tudtam viszonozni. Megteszem most: Polak, Węgier, dwa bratanki, i do szabli, i do szklanki. Erről imigyen énekel a Kontroll Csoport.

A Negoj a tó mellől

A tó a Negojról három különböző évben

Ez a kép a méreteket hivatott érzékeltetni.
A többi fotón látható néhány sárga pixel, ez a több mint tíz embert is befogadó menedék.
A Caltuni csúcs a Leszpezről

2011/08/15

Ha mi nem akarjuk Belgrádot, Belgrád akar minket 6/6.

Erős ellenérzéseim voltak Szerbiával kapcsolatban. Nem Gavrilo Princip miatt, de úgy általában a századvégi nemzetközi sajtó sem vetett rájuk túl jó fényt. Mégis az történt, hogy Montenegróból hazafelé, Belgrádban egy teljes napot kellett várni a következő vonatra.

A sétálóutca

Negyedórás bóklászás az állomás körül elég volt, hogy hostelt találjunk, de az este folyamán még három hasonlót láttunk egy négyzetkilométeren. Az ár 12 Euró.

Forró bel
grádosi
városi mindennapok

Leginkább Bukaresthez lehetne hasonlítani, azzal a különbséggel, hogy itt, balkáni szokáshoz híven, minden felület grafitival van borítva.

Mondom minden felület.

A belváros nem különösen fővárosi, a vár meglehetősen hétköznapi lenne, ha egy világháborús nehézfegyverzet-kiállítás anakronisztikus ostromgyűrűje nem fogná körül a falakat.

Tüzérség, de a Horneteket a darazsak képviselték, akik a csövekbe fészkeltek.

Béna Tiananmen-téri hangulat-allúzió

Azért van némi középkori hangulat is.

A szerbek nem nagyon felejtenek. Ötszáz év alatt sem.

Tizenkét év alatt pláne...

A Száva és a Duna a vár alatt ömlik egymásba

Végülis nem bántuk meg a kényszer-városnézést, semmilyen kellemetlen tapasztalat nem ért. A megismert szerbek talpig urak voltak és kedvesek.
A sörüktől meg egész vidám volt a Jelen. (извините).

Duna-part ez is, de azért Budapestnél valahogy még jobban mutatott.
