Occó kínai körvaku - házilag 1/2


Már évek óta zeng a net a LED-es házi lefőzésű körvakuktól. Általában mindenki elégedetten nyilatkozott az eredményről, a bolti cucc meg hétszer annyiba kerül, tehát kipróbáljuk. Természetesen nem villanófényről lesz szó, vakuról csak a megszokás miatt beszélünk.

Hozzávalók:
44 drb. Power LED + 22 drb. 470 Ohm ellenállás . . . . . . ~20 RON
Üres, 25 darabos DVD tok . . . . . . . . . . . . . . . . . . . . . . . . . . 0 RON
DVD zárólemezek 2-3 drb. . . . . . . . . . . . . . . . . . . . . . . . . . 0 RON
Kapcsoló, változtatható ellenállás (opcionális) . . . . . . . . . . 10 RON
Drótok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 RON
Elemek (2x9V) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 RON
Szűrőfoglalat (napellenző, törött szűrő, stb.) . . . . . . . . . . . 0 RON
-------------------------------------------------------------------
Max. 40RON

Szükséges szerszámok: ragasztópisztoly, forrasztópisztoly, lombfűrész, szike, esetleg multiméter.
Nehézség: kezdő
Szükséges idő: 3-6 óra

A LED-eket e-bayről érdemes beszerezni (50-es kiszerelés), ellenkező esetben akár háromszorosába is kerülhet a szerkezet. Ajánlott legalább 18000-20000mcd körüli értéket választani. A tápot a megálmodott szerkezet alapján érdemes megválasztani. A kasztnihoz a fotógépet is figyelembe kell vennünk.
Az internet tele van áramkör kalkulátorokkal, elektro alapműveltséggel kiugorható az áramkör leírása, lehet bátran scrollozni a kék szöveg végéig, a szerkezet építéséhez.

Az áramkör megtervezése:
Ohm úr alapképleteit használjuk a következőkben. Más paramétereket itt nem veszünk figyelembe.

U - a feszültség (áramforrás mínusz az egyes sorba kötött ledek fesz. értékei)
I - áramerősség (20mA körül nem károsítja a diódákat, kevesebb=gyengébb fény, több=csökkent élettartam)
R - azok az ellenállások amelyekkel beszabályozzuk a diódákra jutó delejt

Az egyes mért értékek jelentősen eltértek az interneten fellelhető adatoktól. Így például a használt 9 voltos elemek akár 9,22 volt feszültséget is mutathatnak. A Power LED feszültsége 2,7V, a 470 Ohmos ellenállás pedig 475-480 Ohm volt. A beépítendő potméter 20-100 ohm között változtatható.

A leírások zöme a 20mA fölötti meghajtást károsnak ítéli a LED élettartamára és teljesítményére nézve. Többféle szempontot figyelembe véve, mégis a 18 voltos táp (2 sorba kötött 9 voltos elem) ígérkezett optimálisnak (kevesebb forrasztási pont, könnyebb elhelyezés a burkolatban stb. )

2 sorba kötött LED esetén: I=U/R=18-2*2.7/480=0.026A (mért érték: 25,3mA - káros) viszont 3 LED már alultáplált lenne (19mA)

Mivel az áramkörben még további ellenállások lépnek fel, célszerű 2 LEDet sorba kötni, és utólag szabályozni 25,3mA-ről a biztonságos 20mA körülire, megtartva a lehetőséget, hogy esetenként a nagyobb fényerő érdekében, enyhén felülhajtsuk a diódákat.
Az is megfontolandó, ugyanakkor, hogy új elemek esetén a táp akár 19 V feszültséget is adhat, ebben az esetben egy LED-re akár 28mA is juthat.
Ezt elkerülendő, a szükséges ellenállás a következő volna:
R=19-2*2.7/0.020=680 ohm.
Ennyire lenne szükség a biztonságos 20 mA eléréséhez. Ebből 480 ohm a sorba beépített ellenállás, további ellenállásokat képeznek: a kapcsoló (kb. 20 ohm), a potméter (kb. 20-100 ohm), illetve a beépített vezetékek (kb. 20 ohm).

Új táppal számolva tehát az egy ledre jutó áram
nyitott potméterrel: I=19-2*2,7/480+20+20+20=0,025A - túlhajtott
zárt potméterrel pedig: I=19-2*2,7/480+20+20+100=0,022A - majdnem biztonságos

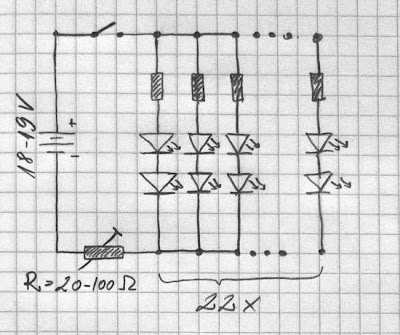

Ha a használt telepek 18 volt feszültséget adnak, akkor a potméterrel 20-tól 23mA-ig táplálhatóak a ledek. Így a következő rajz adódik teljes áramkörre:

Mint látható, a sorba kapcsolt LED-fürtökből 22 darabot kötünk párhuzamosan.
Tehát a vaku 44 diódából fogja ontani a fényt,
marad 6 ledünk arra az esetre, ha valamelyik megsérülne a szerelés alatt.

Elkészítése
Az elkészítéshez célszerű megrajzolni és kinyomtatni a LED-ek pozícióját és annak segítségével szúrni át a műanyag korongon a lábak helyét forró tűvel.

Hasznos a forrasztás előtt kivágni az objektív helyét a korongból,
utólag lavírozni a lombfűrésszel az áramkörben sokkal nagyobb kihívás.
A ledek behelyezésénél a polaritásra illik vigyázni.

Egy sorba kapcsolt modul ellenőrzése forrasztás előtt.

A lyukakba beillesztett diódák lábait a rajz alapján kell összeforrasztani,
illetve felforrasztani az ellenállást is. (nem ártott volna az objektív nyílását előre kivágni)

Főpróba az összeszerelés előtt.

A doboz elejére kerül a szűrőfoglalat, lehetőség szerint úgy jó kialakítani, hogy a szerkezethez képest könnyen elforogjon, ezzel az autofókusz motrot kíméljük, ha beakadna a rendszerbe az objektív. Egy gumi napellenző foglalatát használtam, amit a cél érdekében nem kellett tönkretenni.

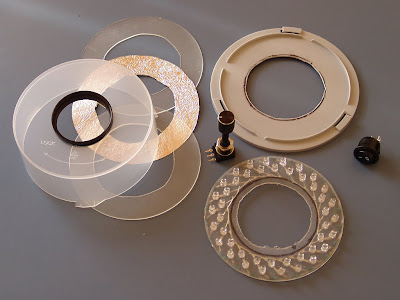

A ház elemei összeszerelés előtt.

A doboz oldalára kerül a potméter, illetve a kapcsoló. Az elemek a doboz két oldalán a szerkezet súlyeloszlását biztosítják, ezáltal is kevesebb terhelést kap az autofókusz motor.

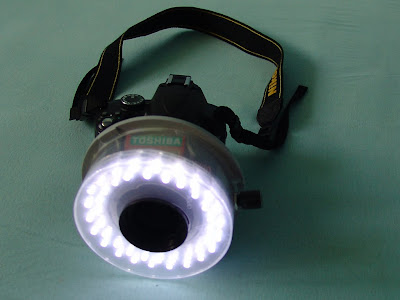

Nem olyan pöpec, mint a bolti, de nem hétszer rondább. Viszont hétszer olcsóbb.

Tesztképek és értékelés a folytatásban.
